ベーシックな外観に強さと美しさを備えた、
フェンスのスタンダード
【朝日PCフェンスA型】

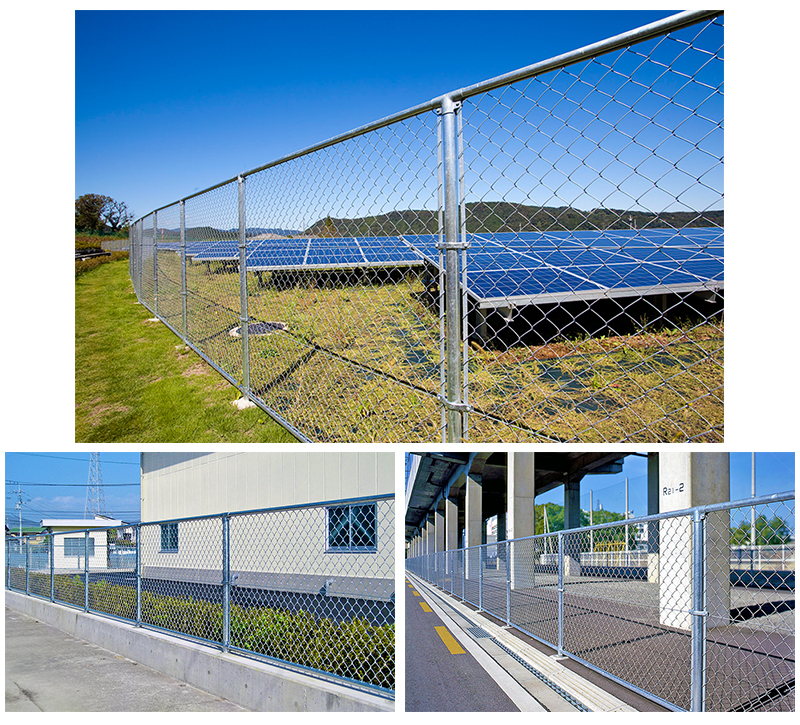

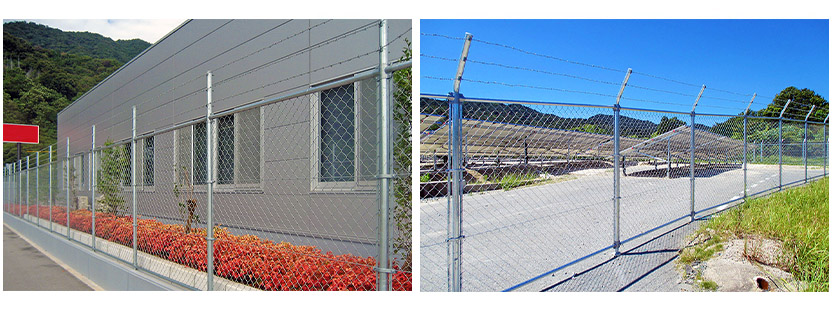

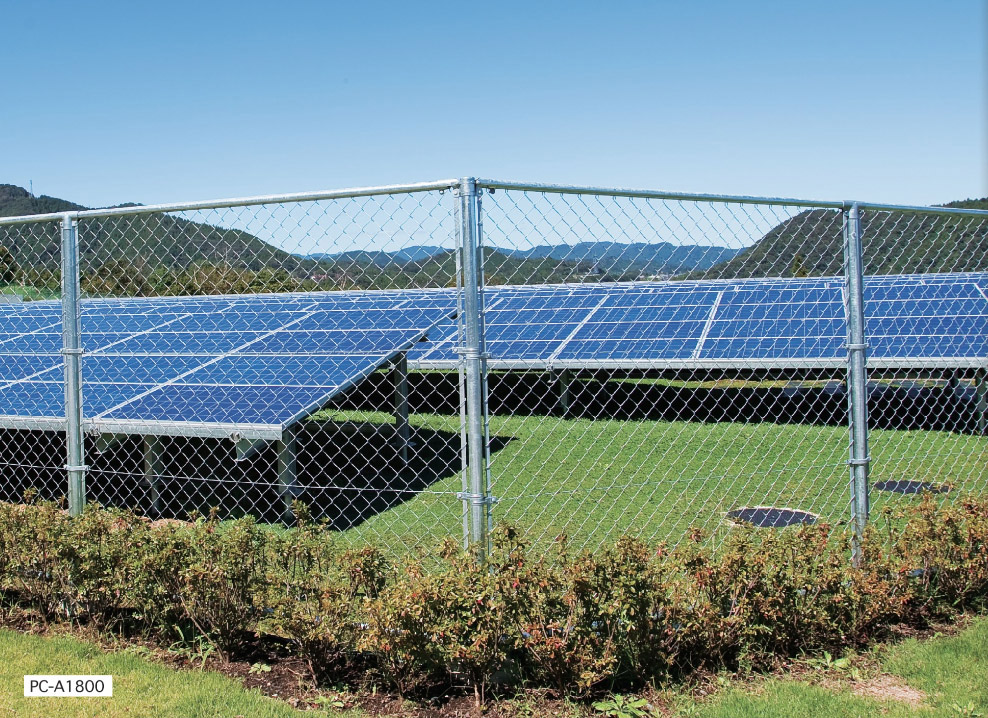

朝日PCフェンス施工例

朝日PCフェンスのご購入


朝日PCフェンス

商品番号 G-75680
商品名 朝日PCフェンスA型
価格
(税込)
要御見積
備考 ※業務用(個人宅配送不可)
※ご注文単位20m(10セット)以上
※お客様組立品
納期・配送 1ヶ月程(受注生産品)
※セット内容や配送先により異なります。
※配達時間指定不可
※商品車上渡し
御見積依頼書ダウンロード(PDF形式)

※朝日PCフェンスのご購入は事前見積り(無料)が必要です。

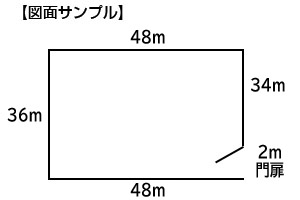

朝日PCフェンス図面PCフェンスをご検討中のお客様は、上記の御見積依頼書などで当店までご連絡ください。御見積書にて価格をご案内いたします。
また必要部材等の数量確認のため、画像のような、簡単な図面を別途送付いただきますよう、よろしくお願い申し上げます。
朝日PCフェンスのメーカーページを見る

商品の仕様についてのお問い合わせはメーカーまでご連絡下さい。
朝日スチール工業株式会社 TEL 087-833-5151




フリーダイヤル:0120-988-008
※クリックすると御見積依頼書をダウンロードします。


朝日PCフェンス

パイプと菱形金網で構成されたシンプルな構造

力学的に強度の高いパイプ構造は、同時に飽きのこない美しさも生み出します。
そのベーシックな外観は周囲の多様な環境に自然に溶け込みます。

仕上がり形状は、内、外どちらから見ても同じで設計も容易。
時代を超えたスタンダードなスタイルです。



秀でた耐震性

メッシュフェンスはコンクリートブロックべいと比べて軽量で、倒壊しにくい構造です。
地震等の災害時、高い安全性を確保します。



耐候性にすぐれる溶融亜鉛めっき仕様

亜鉛メッキ材料はすべて溶融亜鉛めっき加工を施しています。

多様な環境に対し、長年の使用においてすぐれた耐候性を発揮します。

亜鉛めっき製品は、屋外に積み重ねたままの保管をしたり、シート掛けしたままの保管をすると、 雨水との長時間の接触や多湿による結露などにより白さびが発生し、製品外観の低下につながる可能性があります。

ただし、白さびによる耐食性への影響はほとんどありません。※下記JISH8641参照

<※参考 JISH8641 3.2めっき表面にみられる諸現象 i)白さび より抜粋>
保管中に雨水の付着、結露などによって生じた塩基性炭酸亜鉛などの腐食生成物。
白さびによるめっき被膜の消耗はわずかで、耐食性にはほとんど影響はない。

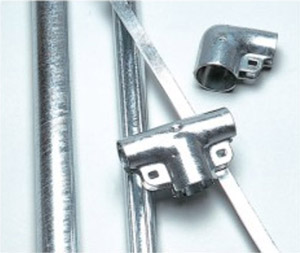

独自の技術と工夫によるすぐれた機能性

メーカー独自の工夫による金網の先端部や網張りバー、胴縁の端形状などが金網や胴縁のはずれを防ぐほか、下胴縁にあけた水抜き穴が水や砂などによる錆の発生を防ぎます。

また、安全追及の面から角張った部分を極力なくした部材や、破損個所のみの分解修理を可能にするスパンのユニット化など、随所に技術が盛り込まれています。

<胴縁の内部構造>
金網の先端の形状により、金網が胴縁よりはずれにくい構造です。
胴縁の内部

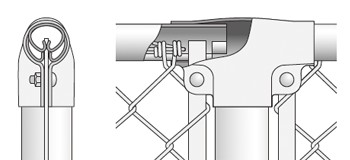

<胴縁の離脱防止構造>
胴縁の端を内側に折り曲げることにより、ジョイントからの胴縁の離脱を防ぎます。
※勾配時は使用しません。
胴縁の離脱防止構造

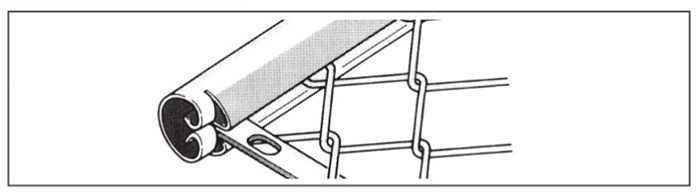

<下胴縁の水抜き穴>
下胴縁の上部開口部より侵入した水や砂などによる錆の発生を防ぎます。
水抜き穴




強度試験

JISA6518(ネットフェンス構成部材) JISA6513(金網製格子フェンス及び門扉)の鉛直・水平荷重試験をゆうゆうパス。
パネルは鉛直荷重1470N(150kgf)、水平荷重1470N(150kgf)、支柱は水平荷重490N(50kgf)[H1500mmを超えるものは588N(60kgf)]で、緩み・外れを認めず。
※メーカーによる強度試験より。




風圧力での設計製品

昭和57年改正の建築基準法・同施工令の計算基準に従っています。

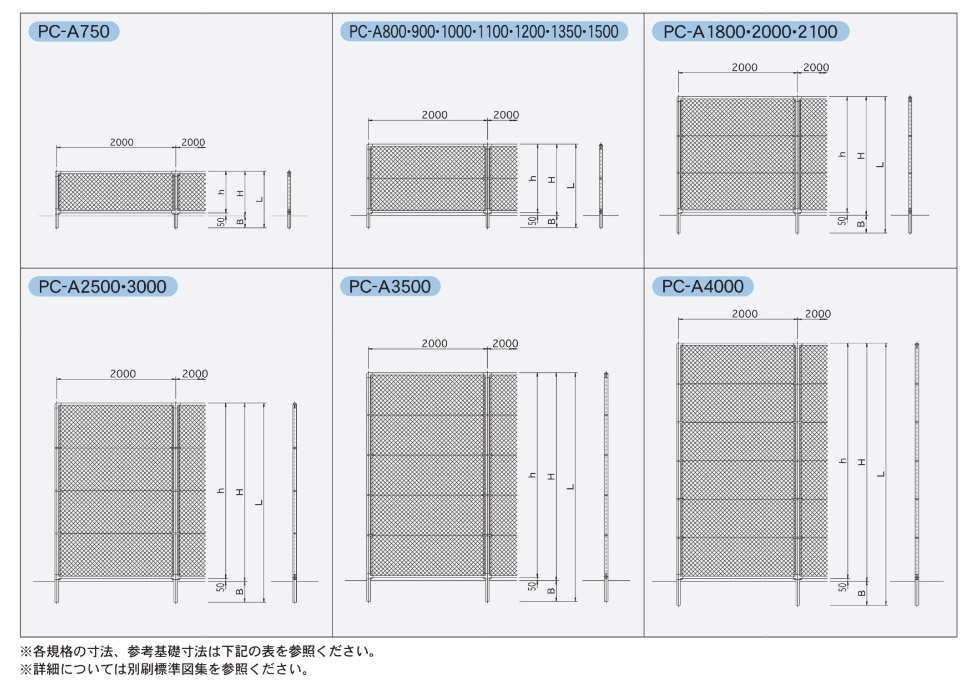

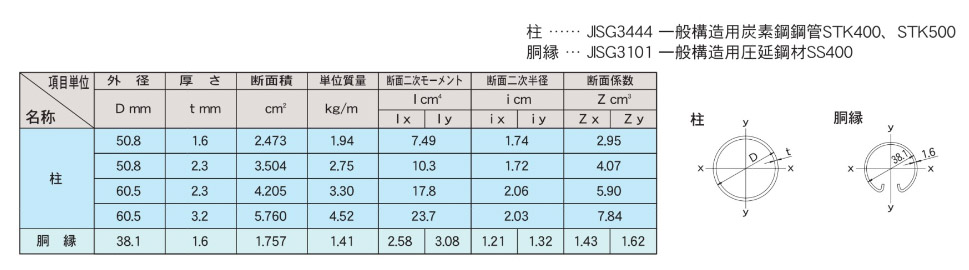

朝日PCフェンスの寸法

画像をクリックすると拡大表示します。

寸法
図

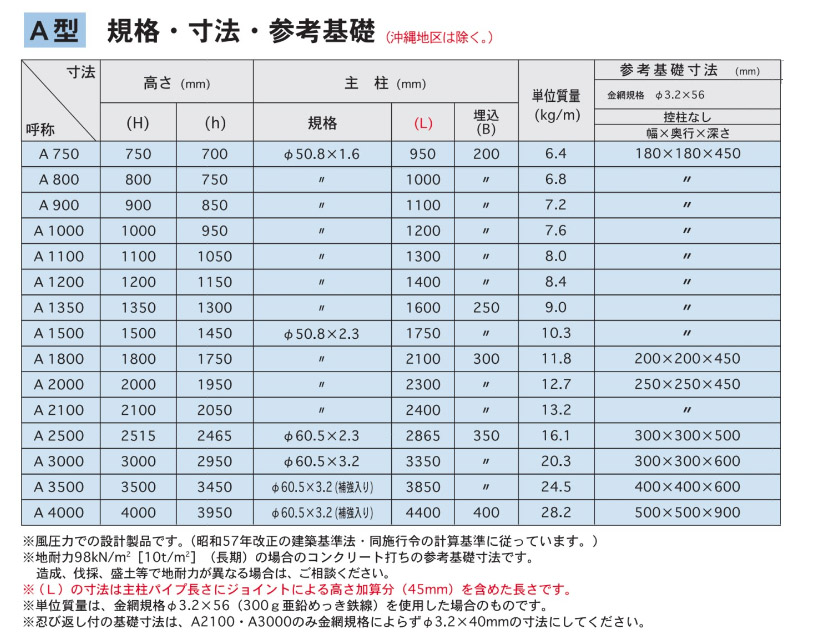

企画・寸法・参考基礎


金網種類(企画)

完全式菱形金網(JISG3552準拠)規格:線径mm×網目mm

※テニスコートに使用の場合には、網目40mmをご使用ください。(網目50mmを超えるとボールが抜ける恐れがあります。)
※金網選定の際には、スリムで高強度な「スプリングネット」の使用をおすすめします。スプリングネットについては下記の資料(参考:スプリングネット)を参照ください。

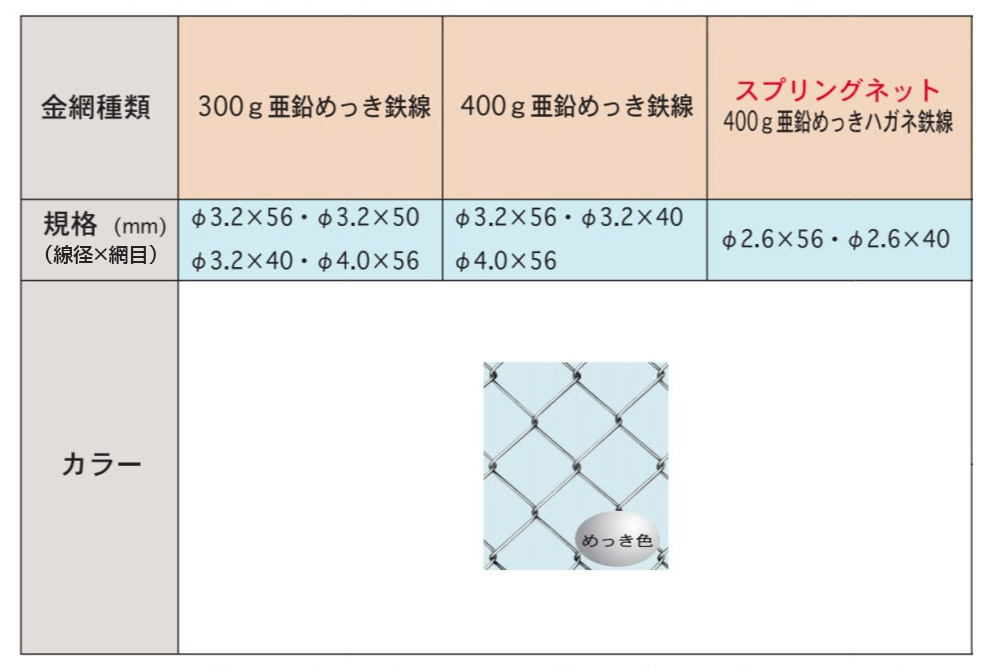

金網種類

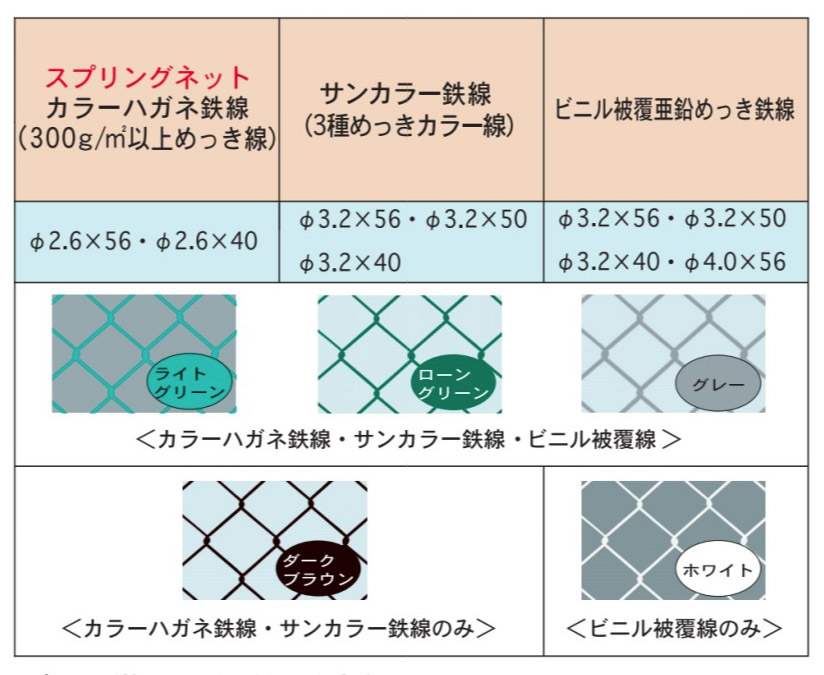

色も選べます(別途見積)

下表のカラー線は、別途お見積りとなりますので、お問い合わせください。

金網カラー


参考:スプリングネット

抗張力の高い亜鉛・アルミ・マグネシウム合金めっきハガネ鉄線 および 400g亜鉛めっきハガネ鉄線、カラーハガネ鉄線(300g/m2以上めっきカラー線)を使用し、 高度の技術により製造された、スプリングのように強靭な金網がスプリングネットです。同じ線径の一般品と比較すると、約2倍の高い強度が得られます。


1.金網の強度は抗張力に比例
Φ2.6mmのスプリングネットの抗張力は、同じ線径の一般品と比較すると約2倍になり、一般品のΦ3.2mmの約1.3倍の強度を持つことになります。

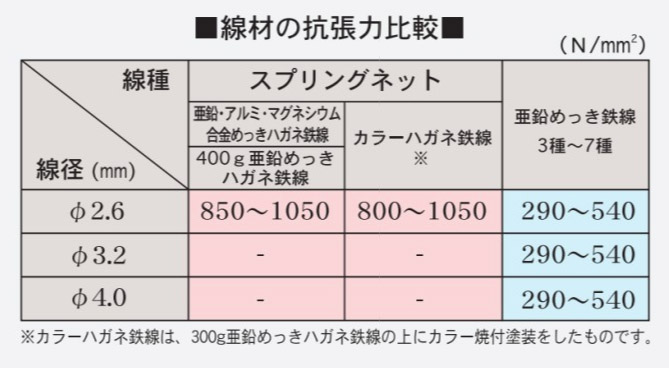

抗張力比較


2.金網がスリムであればフェンスは強くなる
Φ2.6mmのスプリングネットは軽量で、受圧面積も小さく抑えられます。よって、柱や胴縁への負担を軽減できるうえに風圧による負担も小さくなるので、フェンス全体として強くなることになります。
また、線径が細いことにより見通しが良くなるので、駐車場や球場スタンドネット、バックネットなどに適しています。

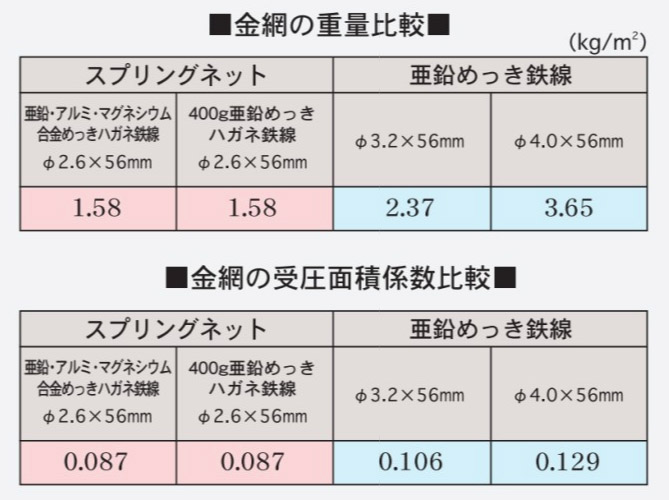

重量比較・受圧面積係数比較



忍び返しについて

侵入防止効果をより高める忍び返し支柱も選択できます。
※バーブドワイヤーは別売りです、ご購入はこちらから。

忍び返し付き支柱

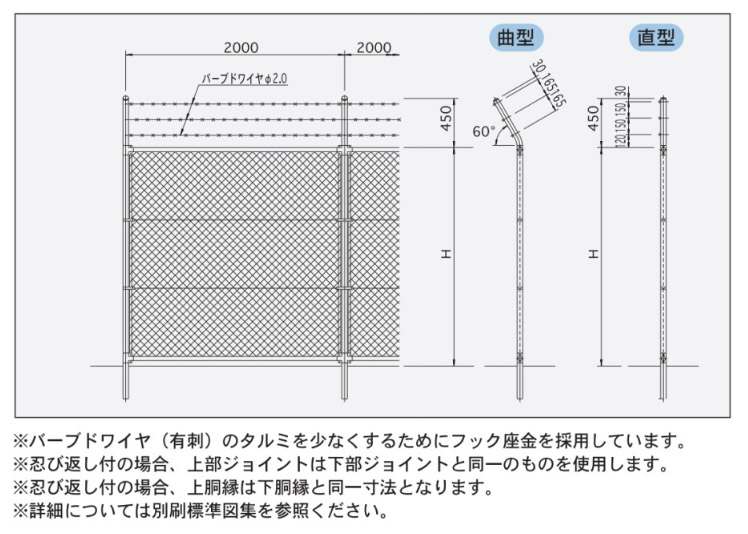

忍び返し支柱図面

●支柱を忍び返し仕様に変更する場合、下記金額が加算されます。
忍び返し付(直型) 忍び返し付(曲型)
A750〜A2100 1,650円/m 2,750円/m
A2500〜A3000 2,750円/m 3,850円/m
A3500〜A4000 5,170円/m 6,270円/m
※価格は税込み表示です。


商品説明



PCフェンスの施工について

機能を十分に発揮するために正確な施工を行ってください。
※矯正の際は必ずゴムハンマーを使用するか、当木をしてたたいてください。
※施工時、製品は直接地面に置かないで敷物を施してください。

■標準水平部
※半径30m以上の円弧には中間ジョイントにて対応できます。
※一律勾配で10度までは中間ジョイントにて対応できます。

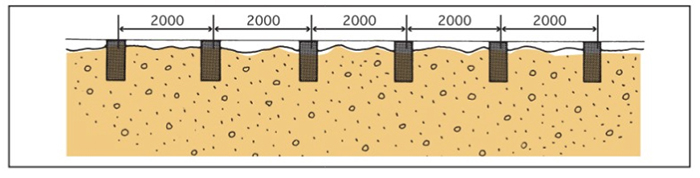

1.基礎・埋込み穴
レベルを基礎上端にあわせます。
基礎にあける埋込み穴は、芯々2000mmに正確にあけてください。
埋込み穴の径は80〜100mmにしてください。
埋め込み穴

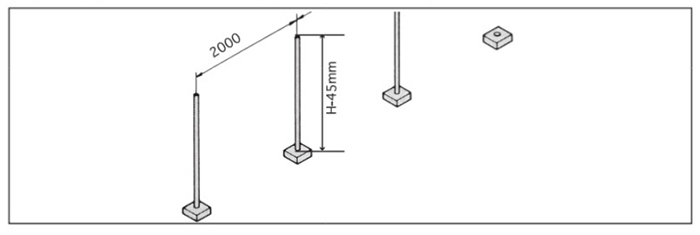

2.主柱の建込み
支柱の高さはフェンスの高さより45mm低く建込みます。
支柱の建て込み

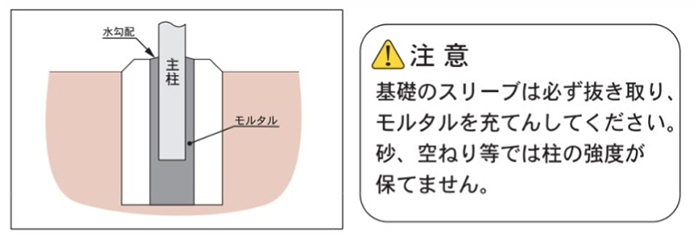

3.モルタル詰
水平・通りを正して、モルタル詰めを行い、水勾配をつけてください。
モルタル詰め


4.金網調整
金網の張り具合の調整を行いリングをそろえて力骨線の片方を曲げてから通します。
金網調整

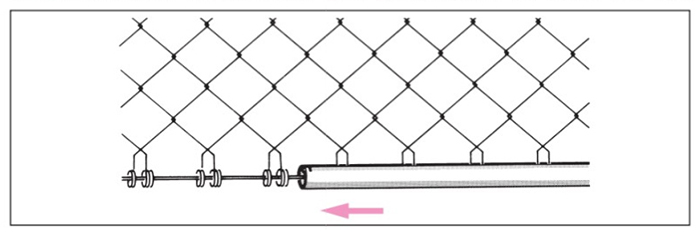

5.胴縁組み込み
力骨線を曲げた方から胴縁を押し込みます。胴縁は水抜穴があいた方が下側です。
胴縁組み込み

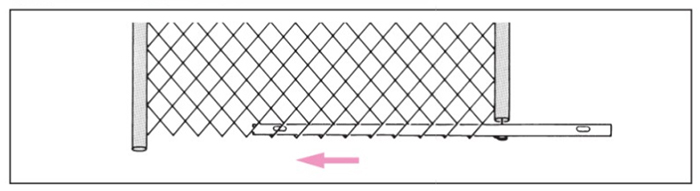

6.網張りバー
網張りバーを通します。
縄張りバー



7.離脱防止
上胴縁の両端から約15mmのところに切込みがあるので、切込みをペンチで曲げ込み閉鎖します。
離脱防止

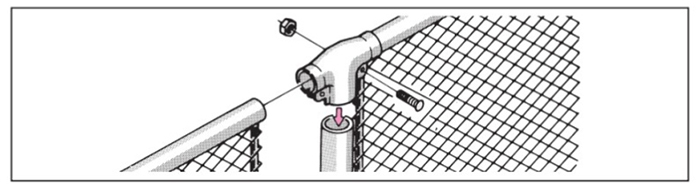

8.上部ジョイント組み込み
網張りバーの穴と一緒にかん通させます。
上部ジョイント組み込み

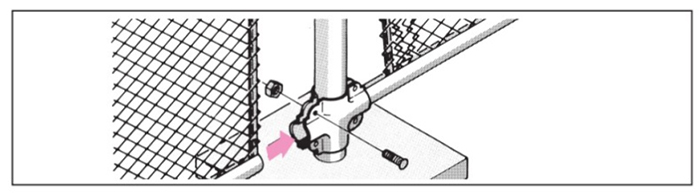

9.下部ジョイント組み込み
あらかじめ下部ボルトを仮止めしておいた下ジョイントに胴縁をはさみ込んで、上ボルトを網張りバーの穴と一緒にかん通させ、上下共本締めします。
上部ジョイント組み込み

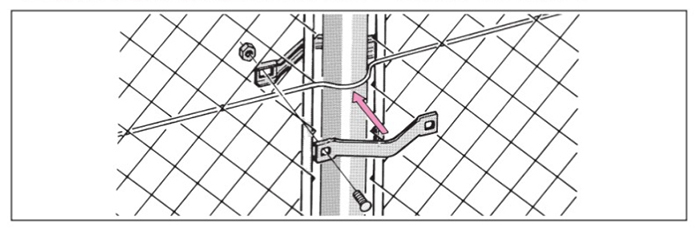

10.中番線通し、バンド取り付け
中番線は通しで、中間柱の前後1〜1.5目から外に出し、柱に沿わせ少し押し込んで丸味をつけ、バンドを取り付けます。
(仮止め→本締め)(勾配の場合は直線切りを使用します。)
(中番線の過度の張り過ぎは柱が湾曲する恐れがあります。)

上部ジョイント組み込み



11.チェック
全スパンの組み立て完了後、前後左右の振れ、水平・通りを正してボルト・ナットの締め付けを点検します。
チェック



コーナー・勾配部

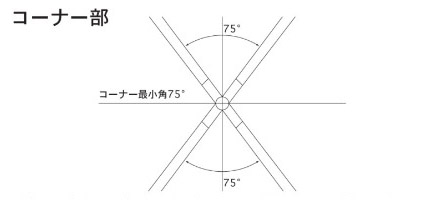

コーナー部
60度〜75度まではボルト・ナットの
丸頭を内側に向けてご使用ください。
60度以下のコーナーについては別途ご指示ください。

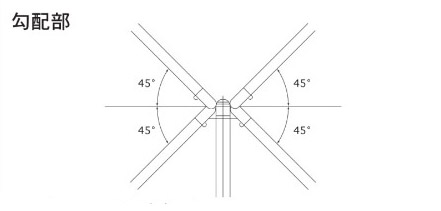

勾配部
使用可能範囲
・上勾配角度45度まで
・下勾配角度45度まで

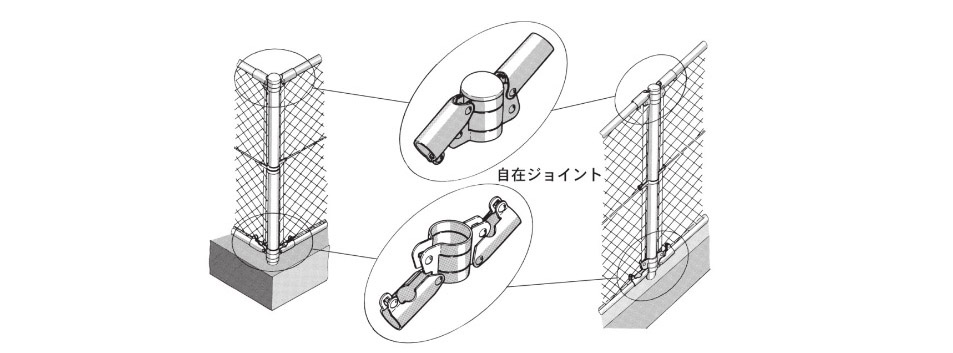

自在ジョイント

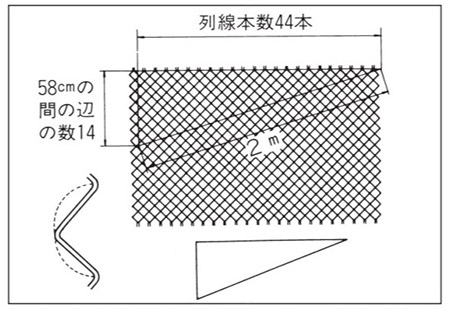

勾配用金網の調整例

勾配1
必要な列線本数はΦ3.2×56mmでは水平の場所より2本前後余ります。
必要列線本数を44本と仮定すると落差間の辺陬14で割るとに≒3.1です。
(ビニル被覆亜鉛めっき鉄線の場合)

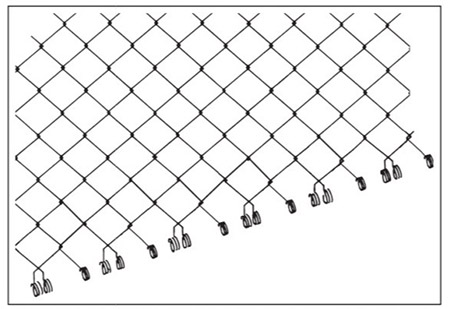

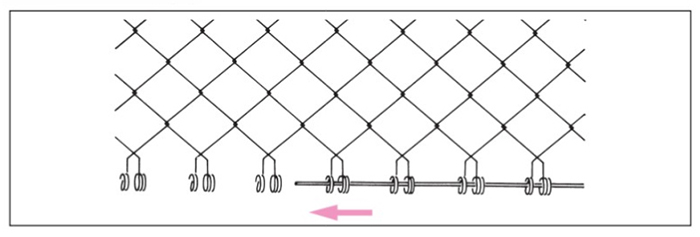

勾配2
列線を約3本毎に反屈曲(1辺)ずつ繰り出します。

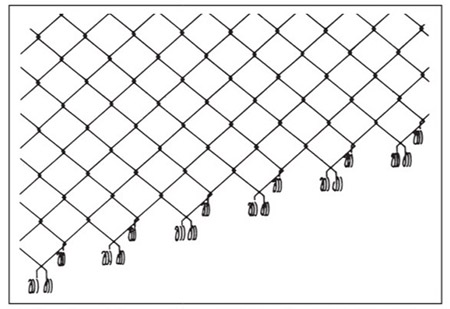

勾配3
繰り出し終わると勾配に沿うようリングの巻き加減、首の曲げ付け等をして調整します。

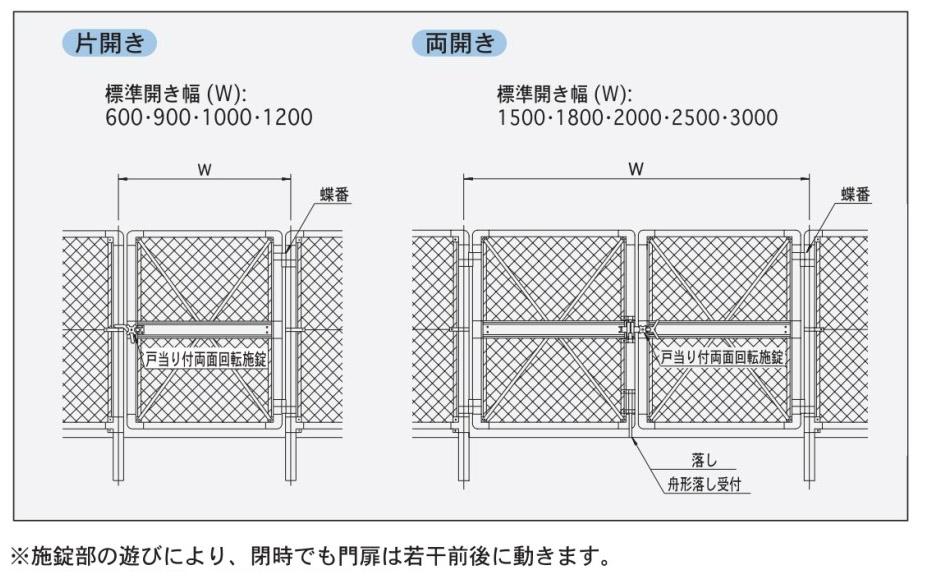

PC門扉 ※オプション

※PCフェンスをご購入いただきますお客様に限り、PC門扉を販売いたします。
PCフェンス御見積依頼の際に合わせてご用命ください。
●片開き
 高さ:750〜2100mm(11種類)
 幅:600〜1200mm(4種類)
●両開き
 高さ:750〜2100mm(11種類)
 幅:1500〜3000mm(5種類)

PC門扉




ご注意事項

受注生産品のため即納対応や、ご決済後のご返品・ご返金は出来ません。
商品は業務用です、商品内容や施工についてご理解の上ご注文ください。
ご注文前に無料見積いたします、お見積依頼書に必要事項をご記入の上、図面(略図)と合わせて当店までご送信ください。
数量は20m分からご注文頂けます。
設置には基礎工事が必要です。
個人宅住所宛ての配送はお受け出来ません。
配送は4t〜10t車両を使用します、事前に配達場所までの道幅などをご確認ください。
お受け取りは車上渡しです、荷下ろしに必要な人員や機材は別途ご用意ください。
日曜・祝日・連休期間(お盆・年末年始等)は配送致しません。
配達時間帯の指定は出来ません、現場直送をご希望の場合はご注意ください。
商品の仕様についてのお問い合わせはメーカーまでご連絡下さい。
朝日スチール工業株式会社 TEL 087-833-5151
